道路模型02:東京都・中央連絡自動車道 青梅堀割部およびトンネル変形部模型

発注元は日本道路公団東京建設局 八王子工事事務所
S=1:500 計3台
模型A 本線STA170+00〜STA190+40 本体サイズ1,195×590ミリ
模型B 本線STA190+40〜STA183+54 本体サイズ1,170×500ミリ
模型C 本線STA183+54〜STA190+40 本体サイズ1,372×575ミリ
制作日数60日

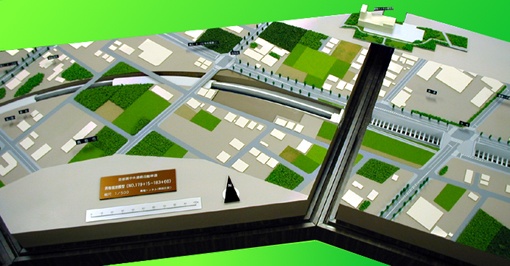

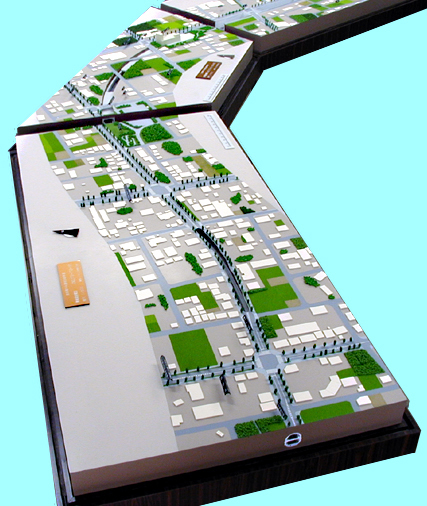

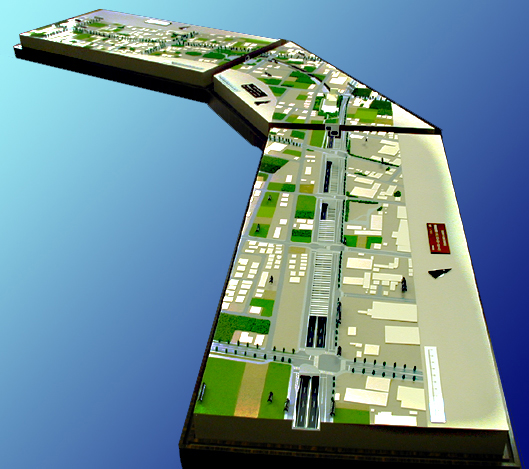

本線が掘割部から卵型トンネル及びボックス型トンネルに変わる断面を見せるため、3分割で製作




模型台脚部は、持ち運びが楽なようにアルミ製の折り畳み脚。高さ250ミリ×厚さ5ミリのアクリルカバー付き

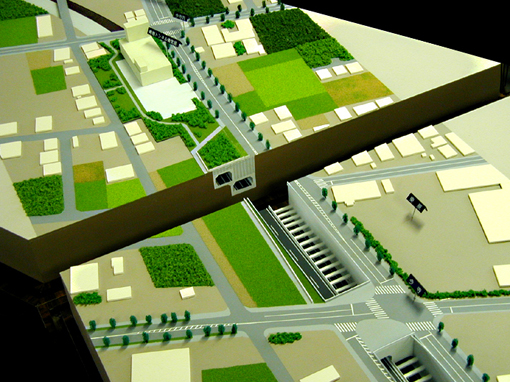

トンネル上部はカットし、中が見えるように細工。模型主材料はABS樹脂

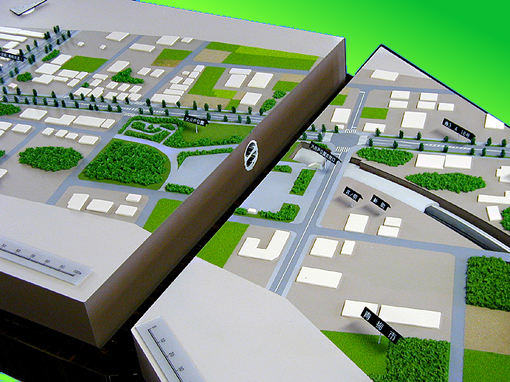

文字プレートは、3角柱を寝かして両面にエッチングの上で設置




一般住宅は、現地調査の上で全戸作成
